Proyecto: diseños para Smartwatches Android Wear

En este tutorial, desarrollaremos un proyecto con Android Studio, que nos servirá para explicar la asignación de diferentes diseños, acorde a las características de las pantallas de los dispositivos smartwatches.

En este ejercicio práctico, mostraremos el cambio de diseño en tiempo de ejecución, comprobando la forma del dispositivo y estableciendo el layout (formato) más acorde a la pantalla. Este proyecto (módulo «wear») permitirá la realización de llamadas desde el dispositivo Android Wear, vinculado con el dispositivo móvil.
Para realizar esta tarea, en primer lugar enumeraremos los elementos necesarios, tanto para la realización del proyecto principal, como para el funcionamiento de la lógica de asignación de cada layout diseñado:

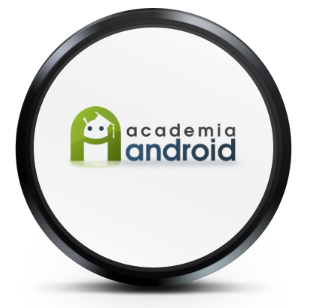

Pantalla de presentación de la aplicación.

Menú principal de la aplicación.

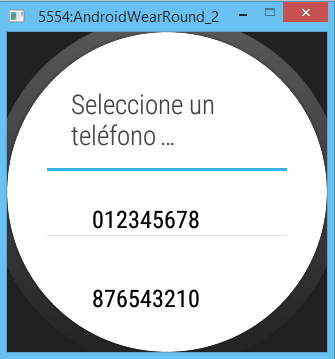

Muestra el desplegable con lista de contactos almacenados.

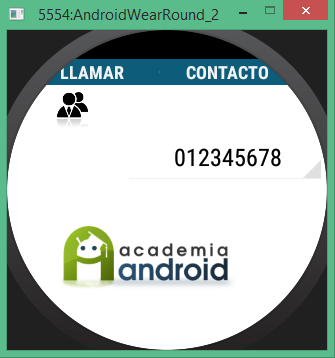

Lista de contactos disponibles.

Proyecto en Android Studio denominado «AppSmartWatches»

Este proyecto está formado por las siguientes clases y layouts:

• Clase SplashScreen, que herede de la clase base Activity, encargada de lanzar una pantalla de presentación al iniciar la aplicación, proporcionando una mayor inmersión del usuario.
• Clase MainActivity, que herede de la clase base Activity, cuya tarea principal será la gestión de llamadas, ya sea introduciendo directamente el número deseado, o a partir de un listado de contactos almacenados.
• Layout activity_main.xml, formado por una vista personalizada denominada WatchViewStub, encargada de asignar el diseño más apropiado en función de la forma de la pantalla.
• Layout activity_splash_screen.xml, que al igual que el layout activity_main.xml, define una vista personalizada a partir del componente WatchViewStub.
• Layout rect_activity_main.xml, diseñado para pantallas con forma cuadrada, define los siguientes componentes:
  • Componente TabHost que permitirá crear una interfaz de usuario basado en pestañas (Llamar y Contacto).
  • Componente de tipo EditText para introducir el número de teléfono al que se va a llamar.
  • 3 componentes de tipo ImageButton, encargados de, borrar el número de teléfono introducido, efectuar y cancelar una llamada.
  • 10 componentes de tipo Button, que proporcionan la lógica de marcación de un teclado numérico.
  • Componente de tipo ImageView que mostrará un icono asociado a contactos.
  • Componente de tipo selección Spinner, que mostrará los datos de contactos almacenados (números de teléfono).
• Layout rect_splash_screen.xml, que define un componente de tipo ImageView, para el diseño sobre pantallas con forma cuadrada.
• Layout round_activity_main.xml, define el mismo número de componentes que el layout rect_activity_main.xml, con la salvedad de que al tratarse de un diseño destinado a pantallas redondas, se asigna un nuevo estilo a los botones del teclado numérico, con la idea de ocupar el menor espacio posible.
• Layout round_splash_screen.xml, al igual que el layout rect_splash_screen.xml, define un componente de tipo ImageView, pero en este caso el diseño se asignará a pantallas con forma redonda.
• Layout spinner.xml, que define un diseño único para asignar al adaptador del componente de tipo selección Spinner. Estaría formado por un componente TextView.

Estructura del proyecto

Lógica de navegación de la Aplicación

1. Pantalla de presentación inicial.

2. Pestaña principal con teclado numérico para realización de llamadas.

3. Pestaña secundaria para acceso a listado telefónico.

4. Selección de número de contacto almacenado.

Documentación código fuente

Como es habitual, puedes descargar todo el código del proyecto al final de este tutorial

AppSmartWatches\wear\src\main\java\com\academiaandroid\appsmartwatches\MainActivity.java

1. Se declara e inicializa la clase WatchViewStub, para almacenar los dos diseños definidos. Además permitirá incorporar uno de los dos diseños creados en función de la forma de la pantalla del dispositivo:

   @Override protected void onCreate(Bundle savedInstanceState) { super.onCreate(savedInstanceState); final WatchViewStub stub = new WatchViewStub(this); stub.setRectLayout(R.layout.round_activity_main); stub.setRoundLayout(R.layout.rect_activity_main); [...]

   1 2 3 4 5 6 7 8 9

   @Override protected void onCreate(Bundle savedInstanceState) {     super.onCreate(savedInstanceState);     final WatchViewStub stub = new WatchViewStub(this);     stub.setRectLayout(R.layout.round_activity_main);     stub.setRoundLayout(R.layout.rect_activity_main);             [...]

2. Dentro del método onCreate(), se implementa el evento encargado de ser lanzado cuando el diseño interno apropiado haya sido incorporado:

   stub.setOnLayoutInflatedListener(new WatchViewStub.OnLayoutInflatedListener() { @Override public void onLayoutInflated(WatchViewStub stub) { [...]

   1 2 3 4 5 6

   stub.setOnLayoutInflatedListener(new WatchViewStub.OnLayoutInflatedListener() {             @Override             public void onLayoutInflated(WatchViewStub stub) {               [...]

3. Se definen los eventos encargados de controlar las pulsaciones de los diferentes botones asociados al teclado numérico para la realización de llamadas:

   btn0.setOnClickListener(new View.OnClickListener() { @Override public void onClick(View v) { edNumero.setText(edNumero.getText() + "0"); } });

   1 2 3 4 5 6 7

   btn0.setOnClickListener(new View.OnClickListener() {                     @Override                     public void onClick(View v) {                         edNumero.setText(edNumero.getText() + "0");                     }                 });

4. Se inicializa la clase ArrayAdapter, que reciben entre sus argumentos un layout personalizado. A continuación, se invoca al método setAdapter() para construir la lista de contactos:

   adapter = new ArrayAdapter<String>(MainActivity.this, R.layout.spinner, contactos); spContactos.setAdapter(adapter);

   1 2 3

   adapter = new ArrayAdapter<String>(MainActivity.this, R.layout.spinner, contactos); spContactos.setAdapter(adapter);

5. Se asigna la clase TabHost declarada con su componente a nivel de layout. Posteriormente, se crean las pestañas «Llamar» y «Contacto», mostrando la primera de ellas el teclado numérico junto con los botones de realizar y cancelar llamada, y la segunda pestaña, los teléfonos de contacto almacenados en un componente de tipo selección Spinner:

   tabHost = (TabHost)findViewById(R.id.tabHost); tabHost.setup(); TabHost.TabSpec tSpec = tabHost.newTabSpec("Llamar"); tSpec.setContent(R.id.tabLlamada); tSpec.setIndicator("Llamar"); tabHost.addTab(tSpec); tSpec = tabHost.newTabSpec("Contacto"); tSpec.setContent(R.id.tabContacto); tSpec.setIndicator("Contacto"); tabHost.addTab(tSpec); /*Se establece como contenido inicial de la aplicación la pestaña "Llamar".*/ tabHost.setCurrentTab(0); [...] }); } });

   1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

   tabHost = (TabHost)findViewById(R.id.tabHost);         tabHost.setup();           TabHost.TabSpec tSpec = tabHost.newTabSpec("Llamar");         tSpec.setContent(R.id.tabLlamada);         tSpec.setIndicator("Llamar");         tabHost.addTab(tSpec);           tSpec = tabHost.newTabSpec("Contacto");         tSpec.setContent(R.id.tabContacto);         tSpec.setIndicator("Contacto");         tabHost.addTab(tSpec);         /*Se establece como contenido inicial de la aplicación la pestaña "Llamar".*/         tabHost.setCurrentTab(0);           [...]        });     } });

6. Por último, antes de cerrar el método onCreate(), se infla el layout en la Activity principal, con el layout más adecuado para la forma del dispositivo. Para ello, se invoca al método setContentView(), y se indica como parámetro la vista a inflar:

   setContentView(stub); }//Llave de cierre de método onCreate().

   1 2 3

   setContentView(stub); }//Llave de cierre de método onCreate().

7. Para finalizar con la clase MainActivity, se declaran los métodos  realizarLlamada()  y finalizarLlamada(), que permitirán, por un lado lanzar un intent con la acción de marcar un número de teléfono, invocando al método setData(), que recibirá el número como argumento, y por otro lado, invocar al método finish() para finalizar la Activity en caso de cancelar la llamada:

   private void realizarLlamada(String telf) { try { intentLlamada = new Intent(Intent.ACTION_DIAL); intentLlamada.setData(Uri.parse(telf)); startActivity(intentLlamada); } catch (Exception ex) { Toast.makeText(this,"No ha sido posible contactar con el número: " + edNumero.getText().toString(),Toast.LENGTH_SHORT).show(); } } public void finalizarLlamada() { try{ this.finish(); }catch(Exception ex){ Toast.makeText(this,"Error al finalizar llamada: " + ex.getMessage(),Toast.LENGTH_SHORT).show(); } }

   1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

   private void realizarLlamada(String telf) {         try {             intentLlamada = new Intent(Intent.ACTION_DIAL);             intentLlamada.setData(Uri.parse(telf));             startActivity(intentLlamada);         } catch (Exception ex) {             Toast.makeText(this,"No ha sido posible contactar con el número: " + edNumero.getText().toString(),Toast.LENGTH_SHORT).show();         }     }     public void finalizarLlamada() {         try{             this.finish();         }catch(Exception ex){             Toast.makeText(this,"Error al finalizar llamada: " + ex.getMessage(),Toast.LENGTH_SHORT).show();         }     }

AppSmartWatches\wear\src\main\res\layout\activity_main.xml

1. Layout que implementa una vista personalizada a partir de la clase WatchViewStub. Este tipo de vista declara los dos diseños creados para diferentes formas, en lo que se refiere a la pantalla del dispositivo:

   <?xml version="1.0" encoding="utf-8"?> <android.support.wearable.view.WatchViewStub xmlns:android="http://schemas.android.com/apk/res/android" xmlns:app="http://schemas.android.com/apk/res-auto" xmlns:tools="http://schemas.android.com/tools" android:id="@+id/watch_view_stub" android:layout_width="match_parent" android:layout_height="match_parent" <!--Se asignan los valores de los diseños creados a sus respectivos atributos.--> app:rectLayout="@layout/rect_activity_main" app:roundLayout="@layout/round_activity_main" tools:context=".MainActivity" tools:deviceIds="wear"/>

   1 2 3 4 5 6 7 8 9 10 11 12 13 14

   <?xml version="1.0" encoding="utf-8"?> <android.support.wearable.view.WatchViewStub     xmlns:android="http://schemas.android.com/apk/res/android"     xmlns:app="http://schemas.android.com/apk/res-auto"     xmlns:tools="http://schemas.android.com/tools"     android:id="@+id/watch_view_stub"     android:layout_width="match_parent"     android:layout_height="match_parent"     <!--Se asignan los valores de los diseños creados a sus respectivos atributos.-->     app:rectLayout="@layout/rect_activity_main"     app:roundLayout="@layout/round_activity_main"     tools:context=".MainActivity"     tools:deviceIds="wear"/>

AppSmartWatches\wear\src\main\res\layout\rect_activity_main.xml

1. Layout que define el diseño para dispositivos con la pantalla cuadrada, donde destacan principalmente el componente de tipo TabHost, que permitirá al usuario moverse entre dos pestañas para la realización de llamadas o la selección de contactos telefónicos almacenados, y el componente de tipo selección Spinner, que mostrará la lista indicada anteriormente. Para acceder a este layout se debe establecer el atributo android:id="@+id/rect_activity_layout":

   <?xml version="1.0" encoding="utf-8"?> <LinearLayout xmlns:android="http://schemas.android.com/apk/res/android" xmlns:tools="http://schemas.android.com/tools" xmlns:app="http://schemas.android.com/apk/res-auto" android:layout_width="match_parent" android:layout_height="match_parent" android:orientation="vertical" tools:context=".MainActivity" android:id="@+id/rect_activity_layout" tools:deviceIds="wear_square"> <TabHost android:layout_width="fill_parent" android:layout_height="fill_parent" android:id="@+id/tabHost" android:layout_column="0" android:focusableInTouchMode="true"> <LinearLayout android:layout_width="fill_parent" android:layout_height="fill_parent" android:orientation="vertical" android:id="@+id/linearLayout"> <TabWidget android:id="@android:id/tabs" android:layout_width="fill_parent" android:layout_height="18dp" android:background="#e91bbefa" android:showDividers="middle" android:dividerPadding="2dp"></TabWidget> <FrameLayout android:id="@android:id/tabcontent" android:layout_width="fill_parent" android:layout_height="fill_parent" android:layout_weight="1" android:background="#FFFFFF"> <LinearLayout android:id="@+id/tabLlamada" android:layout_width="fill_parent" android:layout_height="fill_parent" android:orientation="vertical" android:background="#000000" android:showDividers="middle"> <TableLayout android:layout_width="fill_parent" android:layout_height="fill_parent"> <TableRow android:layout_width="0dip" android:layout_height="wrap_content" android:layout_weight="1"> <EditText android:layout_width="140dp" android:layout_height="35dp" android:inputType="number" tools:text="012345678" android:ems="10" android:id="@+id/edNumero" android:layout_weight="1" /> <ImageButton android:layout_width="0dip" android:layout_height="wrap_content" android:id="@+id/imgbtnBorrar" android:layout_weight="2" android:src="@drawable/borrar_white" android:background="#54071829" /> </TableRow> <TableRow android:layout_width="0dip" android:layout_height="wrap_content" android:layout_weight="1"> <Button style="?android:attr/buttonStyleSmall" android:layout_width="0dip" android:layout_height="wrap_content" android:text="@string/uno" android:id="@+id/btn1" android:layout_weight="1" /> [...] </TableRow> <TableRow android:layout_width="0dip" android:layout_height="wrap_content" android:layout_weight="1"> [...] <ImageButton android:layout_width="0dip" android:layout_height="wrap_content" android:id="@+id/imgbtnLlamar" android:src="@drawable/icono_llamar_24" android:background="#ff4fff3b" android:layout_weight="1" style="?android:attr/buttonStyleSmall" /> <ImageButton style="?android:attr/buttonStyleSmall" android:layout_width="0dip" android:layout_height="wrap_content" android:text="Colgar" android:id="@+id/imgbtnColgarLlamada" android:src="@drawable/icono_colgar_24" android:background="#ffff5a5f" android:layout_weight="1" /> </TableRow> </TableLayout> </LinearLayout> <LinearLayout android:id="@+id/tabContacto" android:layout_width="fill_parent" android:layout_height="fill_parent" android:orientation="vertical" android:background="#FFFFFF" android:showDividers="middle"> <TableLayout android:layout_width="fill_parent" android:layout_height="fill_parent"> <TableRow android:layout_width="fill_parent" android:layout_height="fill_parent"> <ImageView android:layout_width="0dp" android:layout_height="30dp" android:id="@+id/imageView3" android:src="@drawable/contacto" android:layout_weight="1" /> <Spinner android:layout_width="0dp" android:layout_height="wrap_content" android:id="@+id/spContactos" android:prompt="@string/contacto" android:spinnerMode="dialog" android:layout_weight="2"/> </TableRow> [...] </TableLayout> </LinearLayout> </FrameLayout> </LinearLayout> </TabHost> </LinearLayout>

   1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162

   <?xml version="1.0" encoding="utf-8"?> <LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"     xmlns:tools="http://schemas.android.com/tools"     xmlns:app="http://schemas.android.com/apk/res-auto"     android:layout_width="match_parent"     android:layout_height="match_parent"     android:orientation="vertical"     tools:context=".MainActivity"     android:id="@+id/rect_activity_layout"     tools:deviceIds="wear_square">       <TabHost         android:layout_width="fill_parent"         android:layout_height="fill_parent"         android:id="@+id/tabHost"         android:layout_column="0"         android:focusableInTouchMode="true">           <LinearLayout             android:layout_width="fill_parent"             android:layout_height="fill_parent"             android:orientation="vertical"             android:id="@+id/linearLayout">               <TabWidget                 android:id="@android:id/tabs"                 android:layout_width="fill_parent"                 android:layout_height="18dp"                 android:background="#e91bbefa"                 android:showDividers="middle"                 android:dividerPadding="2dp"></TabWidget>               <FrameLayout                 android:id="@android:id/tabcontent"                 android:layout_width="fill_parent"                 android:layout_height="fill_parent"                 android:layout_weight="1"                 android:background="#FFFFFF">                   <LinearLayout                     android:id="@+id/tabLlamada"                     android:layout_width="fill_parent"                     android:layout_height="fill_parent"                     android:orientation="vertical"                     android:background="#000000"                     android:showDividers="middle">                       <TableLayout                         android:layout_width="fill_parent"                         android:layout_height="fill_parent">                           <TableRow                             android:layout_width="0dip"                             android:layout_height="wrap_content"                             android:layout_weight="1">                               <EditText                                 android:layout_width="140dp"                                 android:layout_height="35dp"                                 android:inputType="number"                                 tools:text="012345678"                                 android:ems="10"                                 android:id="@+id/edNumero"                                 android:layout_weight="1" />                               <ImageButton                                 android:layout_width="0dip"                                 android:layout_height="wrap_content"                                 android:id="@+id/imgbtnBorrar"                                 android:layout_weight="2"                                 android:src="@drawable/borrar_white"                                 android:background="#54071829" />                         </TableRow>                           <TableRow                             android:layout_width="0dip"                             android:layout_height="wrap_content"                             android:layout_weight="1">                               <Button                                 style="?android:attr/buttonStyleSmall"                                 android:layout_width="0dip"                                 android:layout_height="wrap_content"                                 android:text="@string/uno"                                 android:id="@+id/btn1"                                 android:layout_weight="1" />                               [...]                           </TableRow>                                                   <TableRow                             android:layout_width="0dip"                             android:layout_height="wrap_content"                             android:layout_weight="1">                               [...]                               <ImageButton                                 android:layout_width="0dip"                                 android:layout_height="wrap_content"                                 android:id="@+id/imgbtnLlamar"                                 android:src="@drawable/icono_llamar_24"                                 android:background="#ff4fff3b"                                 android:layout_weight="1"                                 style="?android:attr/buttonStyleSmall" />                               <ImageButton                                 style="?android:attr/buttonStyleSmall"                                 android:layout_width="0dip"                                 android:layout_height="wrap_content"                                 android:text="Colgar"                                 android:id="@+id/imgbtnColgarLlamada"                                 android:src="@drawable/icono_colgar_24"                                 android:background="#ffff5a5f"                                 android:layout_weight="1" />                         </TableRow>                       </TableLayout>                   </LinearLayout>                   <LinearLayout                     android:id="@+id/tabContacto"                     android:layout_width="fill_parent"                     android:layout_height="fill_parent"                     android:orientation="vertical"                     android:background="#FFFFFF"                     android:showDividers="middle">                       <TableLayout                         android:layout_width="fill_parent"                         android:layout_height="fill_parent">                           <TableRow                             android:layout_width="fill_parent"                             android:layout_height="fill_parent">                             <ImageView                                 android:layout_width="0dp"                                 android:layout_height="30dp"                                 android:id="@+id/imageView3"                                 android:src="@drawable/contacto"                                 android:layout_weight="1" />                             <Spinner                                 android:layout_width="0dp"                                 android:layout_height="wrap_content"                                 android:id="@+id/spContactos"                                 android:prompt="@string/contacto"                                 android:spinnerMode="dialog"                                 android:layout_weight="2"/>                           </TableRow>                       [...]                       </TableLayout>                 </LinearLayout>             </FrameLayout>         </LinearLayout>     </TabHost>   </LinearLayout>

AppSmartWatches\wear\src\main\res\layout\round_activity_main.xml

1. Layout formado por los mismos componentes definidos en rect_activity_main.xml, pero su peculiaridad radica en que está destinado a pantallas con forma redonda, y por lo tanto se asignan diferentes valores para su adaptación visual a dicha forma (propiedades de ancho, alto y márgenes de los componentes con los límites de la pantalla). Al tratarse de un diseño muy similar, es recomendable visualizar dichas diferencias directamente en el editor de layouts de Android Studio.

AppSmartWatches\wear\src\main\res\layout\spinner.xml

1. Se crea un archivo xml de tipo Drawable, que proporciona una vista personalizada para el listado de contactos telefónico. Dicho recurso estará formado por un componente de tipo TextView:

   <?xml version="1.0" encoding="utf-8"?> <TextView xmlns:android="http://schemas.android.com/apk/res/android" android:layout_width="wrap_content" android:layout_height="wrap_content" android:text="012345678" android:textColor="#ff000000" android:id="@+id/textView" android:background="#ffffffff" android:gravity="center_vertical|center_horizontal" android:paddingLeft="30dp" android:paddingTop="30dp" />

   1 2 3 4 5 6 7 8 9 10 11 12

   <?xml version="1.0" encoding="utf-8"?>     <TextView xmlns:android="http://schemas.android.com/apk/res/android"         android:layout_width="wrap_content"         android:layout_height="wrap_content"         android:text="012345678"         android:textColor="#ff000000"         android:id="@+id/textView"         android:background="#ffffffff"     android:gravity="center_vertical|center_horizontal"     android:paddingLeft="30dp"     android:paddingTop="30dp" />

Nota: Al tratarse de una parte común en proyecto utilizados anteriormente, la clase SplashScreen.java y sus correspondientes layouts (activity_splash_screen.xml, rect_splash_screen.xml y round_splash_screen.xml) no se describen dentro del apartado «Documentación de código fuente».

Dependencias declaradas:

Para este proyecto ha sido necesario añadir las siguientes dependencias para soportar dispositivos wearables, además de poder utilizar los servicios de Google Play (archivo «build.gradle» del módulo «wear»):

Permisos de aplicación en AndroidManifest.xml

Será necesario declarar permisos que permitan a la aplicación realizar llamadas, y poder gestionar dicha llamada desde el dispositivo Android Wear:
